HT250鑄鐵平臺配料：嚴格按灰鑄鐵標(biāo)準(zhǔn)：ISO185-1988執(zhí)行。采用本溪22# 生鐵和低碳鋼下角料及各種微量元素：22#本溪生鐵60%，廢鋼25—30%，余量機鐵60#錳鐵2% 75#硅鐵1% 爐前孕育用75#硅碎塊0.3%。鐵水出爐溫度1400℃以上(用熱電偶測溫儀測得)取少量鐵液鑄三角試片，對察試片合格后，澆鑄溫度1300℃以上，澆鑄后24小時以上打箱、清砂。

　　HT250鑄鐵平臺時效處理：

　　一般采用人工時效回火或振動時效已達到削除內(nèi)應(yīng)力的作用。

　　回火溫度530℃，恒溫2-3小時，48小時以上，爐溫降至200℃以下，出爐自然冷卻，轉(zhuǎn)入下道工序。機加、刮研， 終檢查合格后出廠。

　　HT250鑄鐵平臺人工時效步驟：

　　1、裝爐：裝爐溫度不宜過高，一般小于150℃。裝爐時應(yīng)保證加熱過程爐氣循環(huán)暢通。

　　2、升溫：升溫速度應(yīng)控制在小于60℃/h。

　　3、保溫：保溫溫度為540-560℃，保持恒溫4h。

　　4、降溫：恒溫結(jié)束后，開始降溫;降溫速度小于30℃/h。

　　5、出爐：出爐溫度應(yīng)小于200℃，冬天應(yīng)小于150℃。

　　泊頭市泰通精密量具有限公司http://m.gdjhkj.com是鑄鐵平臺 生產(chǎn)廠家，擁有 生產(chǎn)技術(shù)人員，及回火設(shè)備，歡迎各界朋友前來參觀考察!

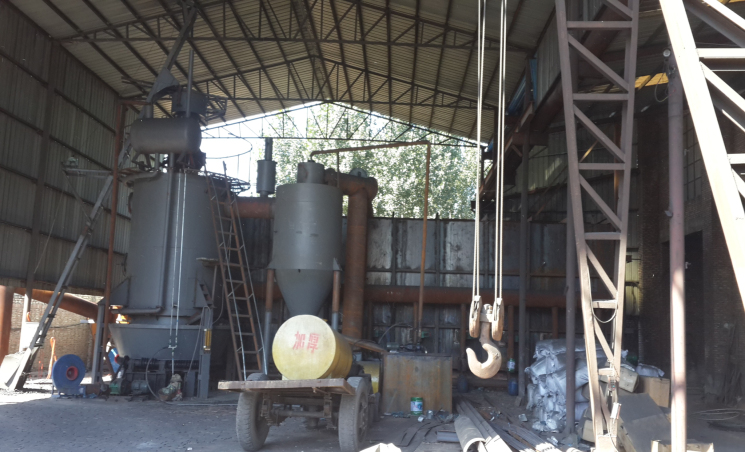

       泊頭市泰通精密量具有限公司新建回火窯圖片：
